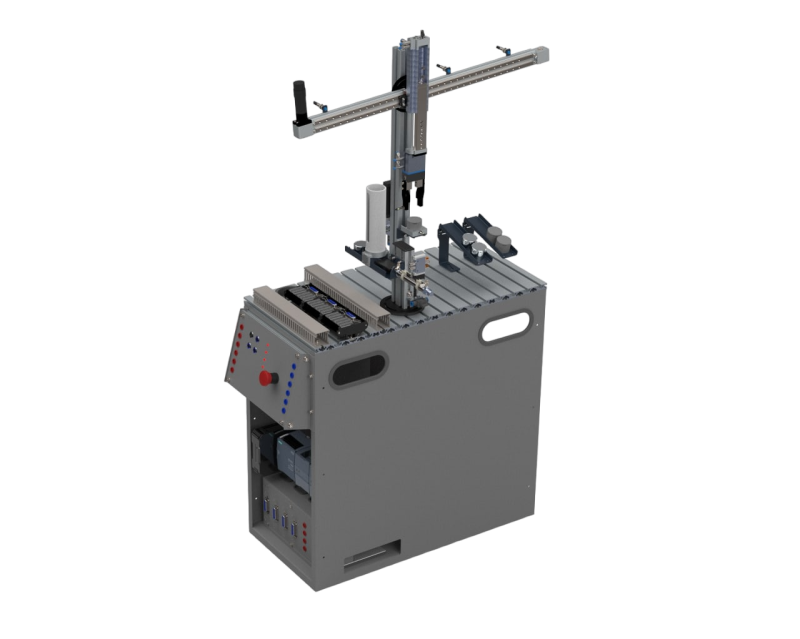

Мехатронная станция для проведения демонстрационного экзамена ДЭ-1

Состав модулей:
Консоль для размещения рабочих модулей – 1 шт.
Консоль предназначена для размещения и монтажа модулей учебного комплекса. На консоли размещается платформа из алюминиевой панели с Т-образными профилированными пазами.
Габаритные размеры консоли (ВхШхГ) - 750х350х700 мм
Габаритные размеры платформы (ШхГ) - 350х700 мм

Панель управления – 1 шт.
Панель управления состоит из следующих элементов управления:

•  Переключатель – подключение или отключение модулей от источника питания.
•  Кнопка Start - старт,
•  Кнопка Reset - перезапуск,
•  Кнопка Stop - стоп,
•  Кнопка Emergency Stop - экстренная остановка системы.
• Габаритные размеры панели управления (ДхШ) - 500х200 мм

Подъемно-транспортный модуль -1 шт.
Подъемно-транспортный модуль предназначен для захвата и перемещения заготовок и корпусов. Модуль состоит из двухосевого манипулятора, обеспечивающего перемещение захвата вдоль осей x и z.
Подъемно-транспортный модуль состоит из следующих основных частей:

• Ось x – система линейного перемещения с ременной передачей (двигатель постоянного тока 24В, диапазон хода 600 мм) – 1 шт,
• Индуктивный датчик конечного положения – 2 шт,
•  Ось z – пневмоцилиндр двустороннего действия (рабочее давление 6 бар, диаметр 16 мм, диапазон хода 100 мм) – 1 шт,
•  Магнитный датчик (геркон) – 2 шт,
•  Захват – пневмоцилиндр двустороннего действия – 1 шт,
•  Оптический диффузионный датчик – 1 шт,
•  Электромагнитный распределитель 5/2 – 2 шт,
•  Пневматический тройник – 1 шт.

Магазинный модуль – 1 шт.
Магазинный модуль предназначен для хранения и выдачи заготовок.
Магазинный модуль состоит из следующих основных частей:

•  Вертикальный магазин емкостью 6 заготовок – 1 шт,
•  Пневмоцилиндр двустороннего действия (рабочее давление 6 бар, диаметр 10 мм, ход 50 мм) – 1 шт,
•  Магнитный датчик (геркон) – 2 шт,
•  Оптический датчик – 1 шт,
•  Электромагнитный распределитель 5/2 – 1 шт,
•  Пневматический тройник – 1 шт.

Панель управления – 1 шт.
Панель управления состоит из следующих элементов управления:

• Переключатель – подключение или отключение модулей от источника питания.
•  Кнопка Start - старт
•  Кнопка Reset - перезапуск,- Кнопка Stop - стоп,
•  Кнопка Emergency Stop - экстренная остановка системы.

Габаритные размеры панели управления (ДхШ) - 500х200 мм

Панель с контроллером и интерфейсом ввода/вывода сигналов – 1 шт.
Панель с контроллером и интерфейсом ввода/вывода сигналов состоит из:
1. Программируемый логический контроллер предназначен для реализации алгоритмов управления модулями учебного комплекса.
Технические характеристики:

• Объем встроенной загрузочной памяти (ПЗУ) – 2 Мбайт,
•  Объем рабочей памяти (ОЗУ) – 75 Кбайт,
•  Поддержка функций ПИД-регулирования,
•  Встроенные аппаратные часы реального времени,
•  Кол-во цифровых входов (24 В) – 8 шт,
•  Кол-во цифровых выходов (24 В) – 6 шт,
•  Кол-во аналоговых входов (0–10 В, 10 бит) – 2 шт.

2. Модуль расширения цифровых входов/выходов предназначен для расширения функциональных возможностей программируемого контроллера.
Технические характеристики:

•  Кол-во цифровых входов (24 В) – 16 шт,
•  Кол-во изолированных групп – 2 шт,
•  Кол-во одновременно опрашиваемых входов – 16 шт,
•  Сигнал низкого/высокого уровня – 5 В / 15 В,
•  Кол-во цифровых выходов (24 В) – 16 шт,
•  Кол-во изолированных групп – 1 шт,
•  Сигнал низкого/высокого уровня – 0.1 В / 20 В.

3. Терминал для подключения к аналоговым и цифровым линиям ввода/вывода сигналов.

Панель оператора – 1 шт.
Сенсорная панель управления обладает следующими техническими характеристиками:

• Диагональ экрана сенсорной панели – 7 дюймов,
•  Разрешение – 800 х 400 пикселей,
•  Тип процессора – ARM,
•  Встроенные аппаратные часы реального времени,
•  Кол-во каналов Industrial Ethernet – 1 шт,
•  Кол-во каналов USB – 1 шт.

Сетевой коммутатор – 1 шт.
Сетевой коммутатор предназначен для объединения в сеть программируемых логических контроллеров. Технические характеристики:

• Напряжение питания (постоянный ток) – 24 В,
• Кол-во Ethernet портов – 5 шт,
• Интерфейсы 10BASE-T, 100BASE-TX.

Комплект кабелей – 1 шт.
Комплект кабелей для соединения модулей мехатронной станции сцифровым или аналоговым терминалом ввода/вывода сигналов.

Пульт симуляции цифровой – 1 шт.
Имитация входов для испытания программы ПЛК, моделирование выходных сигналов для управления модулями мехатронной станции.

Набор заготовок – 1 шт.
Набор заготовк включает в себя 12 корпусов с крышкой
Наружный диаметр: 40 мм
Высота: 25 мм

Светодиодная сигнальная колонна – 1 шт.
Светодиодная сигнальная колонна служит для световой сигнализации состояния оборудования, подачи разрешительных или запрещающих световых сигналов и предупреждения персонала об аварийных ситуациях.

Компрессор лабораторный – 1 шт.
Объём ресивера 24 л, Давление 8 бар, Производительность 110 л/мин
